Fibra optică este o abreviere a fibrei optice, o fibră din sticlă sau plastic, care poate fi utilizată ca instrument de transmisie a luminii. Principiul de transmisie este&"; reflexia totală a luminii GG" și comunicarea cu fibră optică are caracteristici bune, precum confidențialitate, capacitate mare și viteză mare. Prin urmare, aplicarea fibrelor optice este extrem de largă și există aproximativ următoarele categorii:
1. Rețeaua de transmisie a coloanei vertebrale (SDH / SONET), cum ar fi cablurile optice submarine între marile orașe și fundul oceanului;
2. Ethernet (GBE), inclusiv fibra curentă către casă (FTTH), către clădire (FTTB), către comunitate etc., în principal rețelele noastre de acasă și de birou;
3. Rețea de date (canal de fibră), diverse dispozitive de stocare, baze de date, inclusiv sistemul de dezvoltare a serviciului de cloud computing;
4. Transmisie TV prin cablu (recepție PIN);
5. Transmisie în alte scopuri speciale, cum ar fi avioanele de vânătoare și navele.
1. Descrieți pe scurt compoziția fibrei optice
Răspuns: O fibră optică constă din două părți de bază: un miez și un strat de acoperire din materiale optice transparente și un strat de acoperire.
2. Care sunt parametrii de bază care descriu caracteristicile de transmisie ale liniilor de fibre optice?
Răspuns: Include pierderea, dispersia, lățimea de bandă, lungimea de undă tăiată, diametrul câmpului modului etc.
3. Care sunt motivele atenuării fibrelor?
Răspuns: Puterea optică din fibră scade treptat de-a lungul axei longitudinale. Reducerea puterii optice este legată de lungimea de undă. În legăturile cu fibre optice, principalele motive pentru reducerea puterii optice sunt împrăștierea, absorbția și pierderea puterii optice cauzate de conectori și îmbinări de fuziune. Unitatea de atenuare este dB.
Cauze: Există multe motive pentru atenuarea fibrelor, în principal: atenuarea absorbției, inclusiv absorbția impurității și absorbția intrinsecă; atenuarea împrăștierii, inclusiv împrăștierea liniară, împrăștierea neliniară și împrăștierea incompletă a structurii etc .; alte atenuări, inclusiv atenuarea prin microcurbare etc. Cea mai importantă este atenuarea cauzată de absorbția impurităților.
4. La ce este legată lățimea de bandă a fibrelor optice?
Răspuns: Lățimea de bandă a unei fibre optice se referă la frecvența de modulație atunci când amplitudinea puterii optice este redusă cu 50% sau 3dB de la amplitudinea frecvenței zero în funcția de transfer a fibrei optice. Lățimea de bandă a unei fibre optice este aproximativ invers proporțională cu lungimea sa, iar produsul lungimii lățimii de bandă este o constantă.
Fenomenul de extindere a impulsului de lumină cauzat de diferite viteze de grup de diferite lungimi de undă în componentele spectrale ale sursei de lumină dintr-o fibră optică.
5. Cum se descriu caracteristicile de dispersie a semnalului care se propagă în fibra optică?
Răspuns: Poate fi descris prin trei mărimi fizice: lărgirea pulsului, lățimea de bandă a fibrelor și coeficientul de dispersie a fibrelor.
6. Care este lungimea de undă de tăiere?
Răspuns: Se referă la cea mai scurtă lungime de undă care poate transmite doar modul fundamental în fibra optică. Pentru o fibră monomod, lungimea de undă de tăiere trebuie să fie mai mică decât lungimea de undă a luminii transmise.
7. Ce efect va avea dispersia fibrei optice asupra performanțelor sistemului de comunicații cu fibră optică?
Răspuns: Dispersia fibrei optice va face ca pulsul luminii să fie lărgit în timpul procesului de transmisie în fibra optică. Afectează dimensiunea ratei de eroare pe biți, lungimea distanței de transmisie și dimensiunea ratei de sistem.
8. Care este principiul de testare a reflectorometrului optic în domeniu (OTDR)? Care este funcția GG?
Răspuns: OTDR se face pe baza principiului retrodifuzării luminii și a reflexiei Fresnel. Folosește lumina retrodifuzată generată atunci când lumina se propagă în fibra optică pentru a obține informații de atenuare. Poate fi folosit pentru a măsura atenuarea fibrelor optice, pierderea îmbinării, localizarea defectelor fibrelor și Înțelegerea distribuției pierderilor fibrelor optice de-a lungul lungimii este un instrument indispensabil în construcția, întreținerea și monitorizarea cablurilor optice. Principalii parametri ai indexului includ: intervalul dinamic, sensibilitatea, rezoluția, timpul de măsurare și zona oarbă etc.
9. Ce înseamnă" 1310nm" sau&"; 1550nm GG"; în instrumentele obișnuite de testare optică se referă la?
Răspuns: Se referă la lungimea de undă a semnalului optic. Gama de lungimi de undă folosite pentru comunicația cu fibre optice se află în regiunea aproape infraroșie, iar lungimea de undă este între 800nm și 1700nm. Este adesea împărțit în bandă de lungime de undă scurtă și bandă de lungime de undă lungă, prima se referă la lungimea de undă de 850nm, iar cea de-a doua se referă la 1310nm și 1550nm.
Lungimea de undă de lucru a comunicației prin fibră optică se află în regiunea infraroșu apropiat, iar benzile sunt:
Banda O: 1260nm la 1310nm
Banda E: 1360nm la 1460nm
Banda S: 1460nm la 1530nm
Banda C: 1535nm la 1565nm
Banda L: 1565nm la 1625nm
Banda U: 1640nm la 1675nm
Fibrele monomod funcționează de obicei la 1310nm, 1550nm și 1625nm.
10. În fibra optică comercială actuală, ce lungime de undă a luminii are cea mai mică dispersie? Ce lungime de undă a luminii are cea mai mică pierdere?
Răspuns: lumina de lungime de undă de 1310nm are cea mai mică dispersie, lumina de lungime de undă de 1550nm are cea mai mică pierdere.
11. În funcție de diferitele moduri de unde luminoase transmise în fibra optică, cum să clasificăm fibra optică?
Răspuns: Poate fi împărțit în fibre monomod și fibre multimod. Diametrul miezului unei fibre monomod este de aproximativ 1-10 μm. La o anumită lungime de undă de lucru, se transmite doar un singur mod fundamental, care este potrivit pentru sistemele de comunicații pe distanțe mari de mare capacitate. Fibrele multimodale pot transmite unde luminoase în mai multe moduri, iar diametrul miezului este de aproximativ 50-60μm, iar performanța de transmisie este mai slabă decât cea a fibrelor monomod.
12. Care sunt cele mai comune structuri de cabluri din fibră optică?
Răspuns: Există două tipuri: tipul de răsucire a stratului și tipul de schelet.
13. Care sunt principalele componente ale unui cablu optic?
Răspuns: Este compus în principal din: miez de fibră, unguent din fibre optice, material înveliș, PBT (polibutilen tereftalat) și alte materiale.

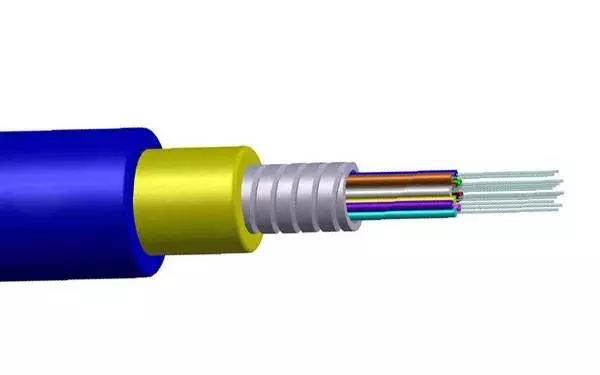

14. Care este armura cablului optic?
Răspuns: Se referă la elementul de protecție (de obicei sârmă de oțel sau centură de oțel) utilizat în cablurile optice cu destinație specială (cum ar fi cablurile optice submarine etc.). Armura este atașată la învelișul interior al cablului optic.
15. Care sunt cei doi parametri de bază ai performanței conectorilor cu fibră optică?
Răspuns: Conectorii cu fibră optică sunt cunoscuți în mod obișnuit ca conectori flexibili. Pentru cerințele de performanță optică ale conectorilor cu o singură fibră, accentul se pune pe cei doi parametri de performanță de bază ai pierderii de inserție și pierderii de revenire.
16. Câte tipuri de conectori cu fibră optică sunt utilizați în mod obișnuit?
Răspuns: Conform diferitelor metode de clasificare, conectorii cu fibre optice pot fi împărțiți în diferite tipuri. Conform diferitelor medii de transmisie, acestea pot fi împărțite în conectori cu fibră optică monomod și conectori cu fibră optică multimod; în funcție de diferite structuri, acestea pot fi împărțite în FC, SC, ST, D4, DIN, Biconic, MU, LC, MT și alte tipuri; în funcție de fața capătului pin al conectorului poate fi împărțită în FC, PC (UPC) și APC. Conectori de fibră optică utilizați în mod obișnuit: conectori de fibră optică FC / PC, conectori de fibră optică SC, conectori de fibră optică LC.

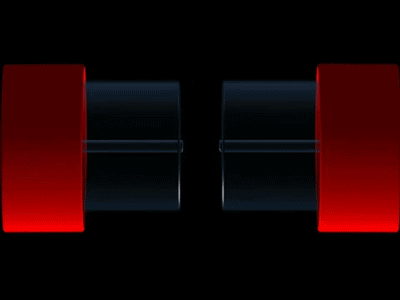

17. Diagrama de îmbinare a fuziunii fibrei optice
18. Care sunt principalele fibre optice utilizate în prezent pentru construirea rețelei de transport?
Răspuns: Există trei tipuri principale, și anume fibra convențională monomodă G.652, fibră monomodală schimbată prin dispersie G.653 și fibră mutați prin dispersie non-zero G.655.
19. Ce este PON (Passive Optical Network)?
Răspuns: PON este o rețea optică cu buclă de fibră optică în rețeaua locală de acces a utilizatorului, bazată pe componente optice pasive, cum ar fi cuplaje și separatoare.

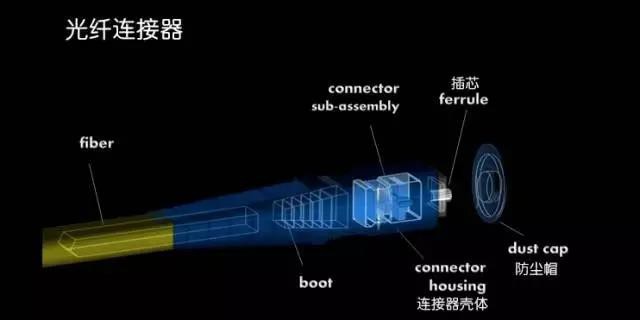

20. Conector fibra optica
Adaptor cu fibra optica
Secțiune transversală fibră PC / UPC / APC
Secțiunea transversală a conectorului de fibră optică trebuie împărțită în PC, UPC și APC.
PC și UPC sunt microsfere din fibră optică. Fața de capăt este paralelă cu fața de capăt a corpului ceramic. Pierderea de rentabilitate standard din industrie este de -35dB și respectiv -50dB.
Secțiunea APC are un unghi de înclinare de 8 grade. Pentru a reduce reflexia, pierderea de rentabilitate standard din industrie este de -60dB.
21. Optocuplator
Cuplatorul de fibre (Coupler), cunoscut și sub numele de splitter (Splitter), este o componentă care împarte semnalul optic de la o fibră optică la mai multe fibre optice.
Cuplajul este un dispozitiv pasiv cu două căi, forma de bază are tip arbore, tip stea.
