Definirea firelor și cablurilor
Produse de sârmă utilizate pentru a transmite energie electrică, a informațiilor și a realiza conversia energiei electromagnetice.
Istoria dezvoltării firelor și cablurilor
★Firul electric s-a născut în 1744, iar firul electric și cablul au devenit practice. Are o istorie de peste 250 de ani.
★PVC și PE cercetate și dezvoltate în 1938 au permis firelor și cablurilor să intre în era aplicării în masă a materialelor plastice.
★Apariția fibrelor optice în anii 1970 și progresele recente în superconductivitate și nanotehnologie au adus producția, dezvoltarea și aplicarea firelor și cablurilor într-o nouă etapă și domeniu.

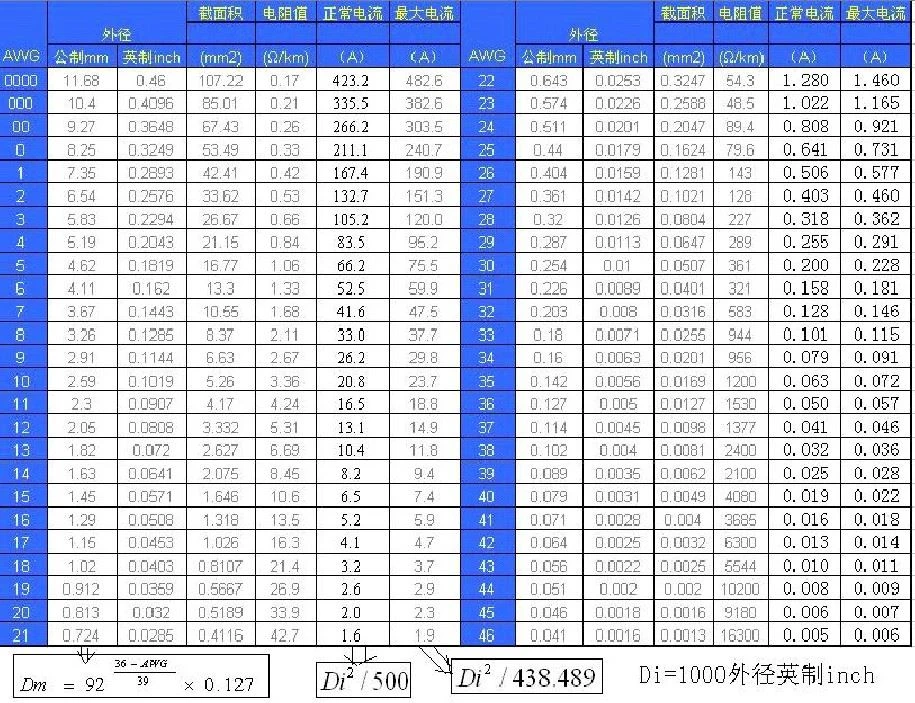

AWG (American Wire Gauge)
AWG (American Wire Gauge), American Wire Gauge. Regatul Unit și Statele Unite utilizează notația numărului de fir.
Sârmă de sârmă se mai numește sârmă de sârmă, care este exprimată în ordinea 0, 1, 2, 3 ..., cu cât este mai mare numărul, cu atât firul este mai subțire.
Clasificarea firelor și cablurilor
★Cablurile de alimentare se mai numesc și cabluri de alimentare, utilizate pentru cablurile de transmisie; sunt adesea așezate sub pământ.
★Firele aeriene (fire goale), cunoscute și sub numele de fire goale, sunt adesea folosite pentru a transmite energia electrică pe distanțe mari; sunt adesea așezate deasupra capului.
★Cablurile de comunicații sunt utilizate pentru a transmite semnale electrice; sunt adesea așezate sub pământ sau deasupra capului.
★Sârmă emailată (sârmă de înfășurare), cunoscută și sub numele de sârmă de înfășurare, este utilizată în înfășurările motorului pentru a converti energia electrică în energie mecanică.
★Cablurile echipamentelor electrice sunt utilizate ca linii de instalare a echipamentelor electrice.
★Cablurile cu fibră optică sunt utilizate pentru a transmite semnale optice. Datorită performanței lor reduse de atenuare, acestea sunt adesea folosite ca coloană vertebrală a comunicațiilor la distanță.
Diferite standarde de sârmă și cablu
Standard international
★Standardul IEC al Comisiei electrotehnice internaționale.
★Underwriters Laboratories Standard UL.
★Standardul militar american MIL-C-17G.
★Standarde industriale japoneze JISC, JISK etc.
★Standard industrial german DIN.
★Standardul Național Britanic BS.
★Standardul IEEE al Institutului american de ingineri electrici și electronici.
Standard intern
★Standard național GB / TXXXX-XXXX, GBXXXX-XXXX.
★Standardul industriei comunicațiilor YD / TXXXX-XXXX.
★Standardul industriei de mașini JBXXXX-XXXX.
★Standardul industriei electronice SJ / TXXXX-XXXX.
Materiale metalice pentru cabluri
1. Argint
Metalul are cea mai mare conductivitate electrică și termică, rezistență bună la coroziune și rezistență la oxidare, plasticitate bună și ușor de lipit; utilizat în principal pentru placare și placare; utilizat în principal pentru firul de rezistență la temperaturi ridicate și (Notă: Conform principiului efectului pielii) Folosit ca conductor al cablului de comunicație de înaltă frecvență.
2. Cupru
Conductivitatea electrică este a doua doar după argint, conductivitatea termică este a doua doar după aur, argint; rezistență la coroziune, nemagnetică, plasticitate bună, ușor de lipit și versatil. Aliajele de cupru îmbunătățesc în principal rezistența la uzură, rezistența la coroziune și proprietățile mecanice și fizice ale cuprului.
3. Aluminiu
Conductivitatea electrică este a doua doar după argint, cupru, aur; conductivitate termică bună, rezistență bună la coroziune, rezistență mecanică generală, plasticitate bună și greutate specifică redusă. Dezavantajul este că rezistența la tracțiune este scăzută și nu este ușor de sudat. Aliajul de aluminiu este în principal pentru a îmbunătăți rezistența mecanică, rezistența la căldură și sudabilitatea aluminiului.
4. Aur și nichel
Folosit ca rezistent la temperaturi ridicate
5. Fier (oțel)
Este adesea folosit ca material de întărire pentru conductoarele compozite, cum ar fi sârmă de aluminiu cu miez de oțel, oțel placat cu cupru și sârmă de oțel placată cu aluminiu.
6. Zinc
Folosit ca acoperire pentru sârmă de oțel / bandă de oțel / conductor de fier pentru a preveni coroziunea.
7. Staniu
Folosit ca stratng de sârmă de oțel / sârmă de cupru pentru a preveni coroziunea și pentru a facilita sudarea sârmei de cupru.
Conductori comuni
1. Sârmă din folie de cupru
O bandă de folie de cupru (comprimată prin sârmă de cupru) este înfășurată în jurul fibrei de poliester într-un fir, iar apoi patru fire sunt răsucite în mod normal. Sârma din folie de cupru are o bună elasticitate, flexibilitate și rezistență la îndoire. Deoarece conține un miez de fibre, este ușor să absoarbă umezeala și să devină negru datorită oxidării. Utilizat în principal ca conductor pentru curbele telefonice și liniile consolei de jocuri.
2. Sârmă de cupru goală
Sârmă de cupru goală are o conductivitate ridicată, dar este ușor de oxidat la temperatură ridicată. Există fire de cupru goale simple (sau solide) și fire goale de cupru. Scopul răsucirii este de a menține conductorul moale.
3. Sârmă de cupru cositorită
Folosiți placare la cald sau galvanizare pentru a plăti tablă de metal pe suprafața conductorului de cupru pentru a preveni coroziunea / decolorarea cuprului și pentru a face conductorul mai ușor de sudat. Împărțit în fir de cupru staniu simplu (sau solid) și eșuat. Scopul răsucirii este de a menține conductorul moale.
4. Sârmă de cupru neagră
Este utilizat în principal pentru fire electronice. Pe de o parte, este convenabil pentru lipire. Pe de altă parte, deoarece conductorul este greu și nu este ușor de îndoit, este ușor de inserat pe placa de circuit imprimat.
5. Sârmă de cupru torsadată placată
Folosit în principal pentru sârmă electronică, performanța este aceeași cu sârmele de cupru goale, aderența stratului de tablă este mai bună decât sârmele de cupru goale.
6. Sârmă de cupru placată cu argint
Comparativ cu firul de cupru placat cu tablă, acesta crește în principal conductivitatea conductorului (conductivitatea este, de asemenea, mai bună decât cea a firului de cupru gol) și are o bună rezistență la oxidare (rezistență la căldură). Metoda de prelucrare este aceeași cu cea a firului de cupru cositorit, împărțit în fir de cupru cositorit unic (sau solid) și eșuat. Scopul răsucirii este de a menține conductorul moale.
7. Oțel placat cu cupru
Materialul din cupru este acoperit pe un miez de oțel, care are o conductivitate electrică ridicată a cuprului și o rezistență mecanică ridicată a oțelului. Sârmă de oțel îmbrăcată în cupru poate fi utilizată pentru liniile aeriene pentru transportul energiei și liniile telefonice; liniile de microunde au același efect de transmisie ca firele de cupru; atunci când este utilizat ca linii telefonice aeriene în zonele muntoase reci și în zonele rurale, poate rezista la sarcini înghețate și vânturi puternice. Intervalul este de două ori mai mare decât firul de cupru. Există, de asemenea, conductoare de oțel placate cu argint placate cu cupru, care sunt utilizate în principal pentru a îmbunătăți conductivitatea, rezistența la coroziune și rezistența la oxidare (rezistența la căldură) a conductorului.
8. Sârmă poliuretanică emailată
Este haRezistență bună și este deosebit de moale. Este utilizat în principal pentru fire sau motoare pentru căști. Scopul este de a reduce dimensiunea totală a cablului pentru căști, reducând astfel greutatea totală a cablului pentru căști, asigurând rezistență și flexibilitate; sau ca o sârmă de înfășurare a motorului.
