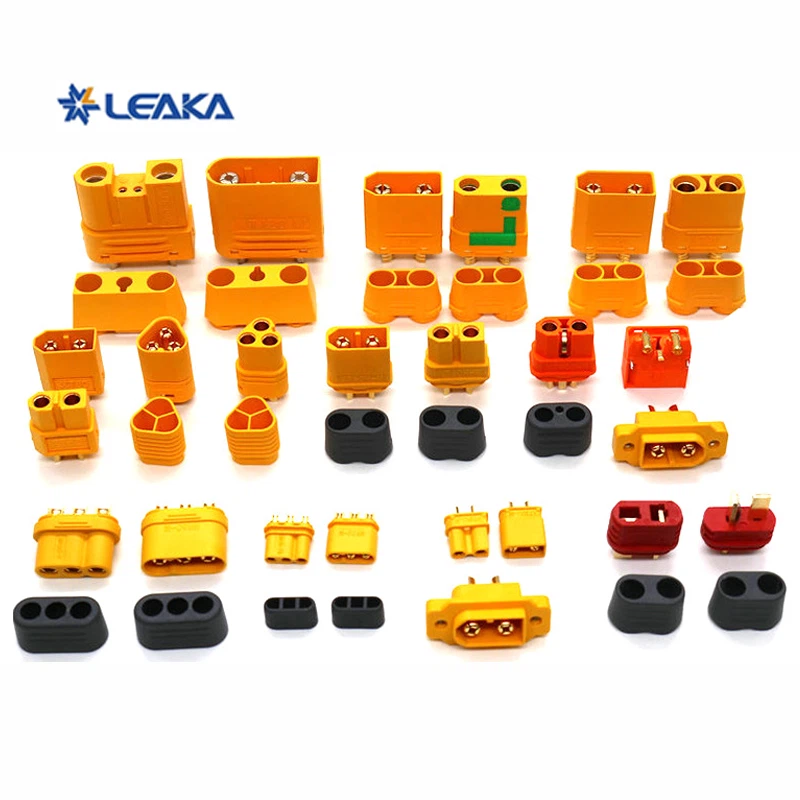

În peisajul cu evoluție rapidă a vehiculelor electrice (EV), a sistemelor de stocare a energiei și a automatizării industriale, conectorii de înaltă{0}}tensiune servesc drept artere critice care transportă puterea de la sursă la sarcină. Pe măsură ce tensiunile sistemului cresc de la 400V la 800V și mai mult, marja de eroare se micșorează dramatic. O singură defecțiune a izolației poate duce la fulgerare catastrofală de arc, distrugerea echipamentului, incendiu sau șoc electric-care amenință viața. Acesta este tocmai motivul pentru care testarea rezistenței dielectrice-cunoscută în mod obișnuit ca testare hipot-nu este doar o verificare a calității, ci o validare absolută a capacității unui conector de a conține în siguranță tensiunea înaltă. Fără el, un conector este doar o colecție de metal și plastic cu o promisiune neverificată de izolare.
Definirea testului: Demonstrarea că izolația poate rezista
Testarea rezistenței dielectrice implică aplicarea unei tensiuni semnificativ mai mare decât tensiunea nominală de funcționare a conectorului între toți conductorii-care transportă curent și între conductori și carcasa conectorului sau masă. Scopul este dublu:
- Pentru a verifica izolarea adecvată: Testul confirmă că materialele izolatoare (plastice, goluri de aer, distanțele de curgere) pot rezista la solicitarea electrică fără a se defecta.
- Pentru a detecta defectele de fabricație: dezvăluie defecte, cum ar fi reducerea excesivă a curgerii, izolația deteriorată, asamblarea necorespunzătoare sau contaminanții conductivi care ar putea să nu fie vizibili, dar care creează căi de defecțiune latente.
Tensiunea aplicată este de obicei de 2 x (tensiune nominală) + 1000V pentru testarea CA sau de 1,414 ori valoarea aceea pentru testarea CC, menținută pentru o durată specificată-de obicei 60 de secunde pentru testarea de tip sau 1-2 secunde pentru verificarea liniei de producție. Un rezultat de trecere nu necesită o defecțiune dielectrică (suprasupra bruscă a curentului) și nicio aprindere sau arc, cu curentul de scurgere rămânând sub limitele specificate (de exemplu,<1mA DC or <5mA AC for automotive applications).
Fizica eșecului: ce expune testul
În esență, un sistem de izolație al unui conector de -înaltă tensiune este definit de trei parametri critici: spațiul liber (cea mai scurtă distanță prin aer), curajul (cea mai scurtă distanță de-a lungul suprafețelor izolatoare) și rezistența dielectrică a materialelor izolante solide. Testarea rezistenței dielectrice le solicită pe toate trei simultan.
Testul dezvăluie mai multe moduri potențiale de defecțiune:
- Flux sau spațiu liber insuficient: în modelele miniaturizate, calea dintre pinii de-înaltă tensiune și masă poate fi prea scurtă, permițând urmărirea sau formarea arcului pe suprafață, în special în condiții poluate sau umede.
- Goluri sau contaminare în izolatoare: bulele de aer prinse în plastic turnat sau praful conductiv de pe suprafețele interioare pot deveni locuri de ionizare, ducând la descărcare parțială și eventual defalcare.
- Deteriorări ale ansamblului: în timpul asamblării cablului, un terminal prost sert, o izolație de sârmă tăiată sau un terminal care nu este așezat complet în cavitatea sa pot reduce distanțele efective de fuga, creând un punct-ascuns de risc ridicat.
- Degradarea materialului: De-a lungul timpului, izolația poate absorbi umezeala, poate elimina plastifianții sau poate suferi atacuri chimice. Testul dielectric, în special atunci când este combinat cu condiționarea mediului, verifică dacă materialele își mențin proprietățile de izolare în cele mai defavorabile condiții-.
Standardele și limitele: o necesitate reglementată
Conectorii de-înaltă tensiune sunt guvernați de un set strict de standarde internaționale și specifice-industriei care impun testarea dielectrică:
- IEC 61984 (Conectori - Cerințe de siguranță): Acest standard umbrelă specifică tensiuni de testare cuprinse între 0,37 kVac și 4,26 kVac pentru tensiuni nominale de până la 1000 V, cu o durată de 60 de secunde. Pentru valori mai mari, tensiunile de testare pot ajunge la 6,6 kVac.
- ISO 6469-3 (Vehicule rutiere electrice - Specificații de siguranță): în special pentru componentele EV, acest standard definește nivelurile de tensiune de testare pe baza tensiunii maxime de lucru. De exemplu, un sistem de 600 V poate fi testat la 3000 V DC. Limitele curentului de scurgere sunt strict aplicate.
- LV 215 (Standard auto german): Adoptat pe scară largă pentru conectorii auto de înaltă-tensiune, acesta specifică testarea dielectrică între toți conductorii electric ne-identici, contactele la carcasă și contactele ecranului, cu un criteriu de trecere a lipsei defecțiunii și a scurgerilor sub pragurile definite.
- QC/T 1067.1 (Standard chinezesc pentru conectori auto): acest standard include „rezistența dielectrică a izolației” ca test obligatoriu atât pentru conectorii auto de joasă-tensiune, cât și de înaltă-tensiune (60 V până la 600 V), necesitând secvențe specifice de testare și criterii de acceptare.
Dincolo de „Succes/Eșuează”: Valoarea testării complete
Un test de rezistență dielectrică nu este doar un indicator binar go/no{0}}go. Când este realizat corect-deseori folosind testere hipot programabile cu sisteme de comutare în mai multe-puncte-, oferă date neprețuite:
- Profilarea curentului de scurgere: Monitorizarea curentului de scurgere pe durata testului poate dezvălui tendințe de degradare a izolației, nu doar defecțiuni catastrofale.
- Corelația cu alte teste: în combinație cu măsurarea rezistenței de izolație (realizată de obicei la 500V sau 1000V DC), oferă o imagine completă a sănătății izolației. În timp ce rezistența de izolație confirmă absența căilor de scurgere brută, rezistența dielectrică dovedește că izolația poate supraviețui evenimentelor reale de-supratensiune, cum ar fi supratensiuni de comutare sau lovituri de trăsnet.
- Controlul procesului: în producția de-volum mare, testarea dielectrică automată integrată în liniile de producție acționează ca o poartă de siguranță finală, detectând erorile de asamblare înainte de livrarea produselor.
Implicații de proiectare: clădire pentru test
Trecerea testului de rezistență dielectrică începe în faza de proiectare. Inginerii trebuie:
- Optimizați curgerea și clearance-ul: Dispozițiile trebuie să mențină distanțe de separare adecvate, luând în considerare gradul de poluare și factorii de reducere a altitudinii (conform legii lui Paschen, tensiunea de avarie scade la altitudini mai mari din cauza presiunii atmosferice mai scăzute).
- Selectați izolatori robusti: Materialele trebuie să aibă rezistență dielectrică ridicată, indice de urmărire comparativ (CTI) ridicat și stabilitate la stres termic și umiditate. Ceramica, materialele plastice de inginerie de înaltă-performanță (PPS, PEEK) și clase specifice de termorezistente sunt alegeri comune.
- Încorporați reducerea tensiunii: muchiile ascuțite de pe conductori și terminale concentrează câmpurile electrice. Geometriile rotunjite și tranzițiile netede ajută la distribuirea uniformă a tensiunii, reducând riscul de descărcare corona.
Concluzie: Mandatul de siguranță fără compromisuri
Pentru conectorii de-înaltă tensiune, izolarea nu este o caracteristică pasivă; este bariera principală care protejează viața și proprietatea. Testarea rezistenței dielectrice este singura modalitate definitivă de a demonstra că această barieră este intactă și capabilă să funcționeze în cele mai solicitante condiții. Validează designul, verifică procesul de fabricație și oferă asigurarea că un conector poate conține în siguranță energia electrică imensă pe care este proiectat să o transporte.
Pe măsură ce densitățile de putere cresc și sistemele ating 1000 V și mai mult, rolul testării dielectrice riguroase, bazate pe standarde-, crește doar în importanță. În domeniul-tensiunii înalte, un conector care nu a fost testat hipo-este un conector a cărui siguranță este doar teoretică. Testul de rezistență dielectrică îl face dovedit, certificat și pregătit pentru lumea reală-unde defecțiunile nu sunt o opțiune.
