Conector Fiber Quick



Conector rapid de îmbinare ODM SC pe fibră

Fibră (mod unic): LC/PC-LC/PC

Partea de dinaintea „/” indică modelul de conector al fibrei optice, iar partea de după „/” indică procesul de tăiere a conectorului de fibră optică, adică metoda de șlefuire.



Single-mode: indică faptul că modul de transmisie al fibrei optice este un singur mod.



LC: indică faptul că tipul de conector al fibrei optice este un conector LC.

PC: Indică faptul că procesul de tăiere a conectorului de fibră optică este metoda PC.



LC/PC-LC/PC: Înseamnă că conectorii de la ambele capete ale fibrei sunt LC/PC.



În continuare, vom începe să introducem modul de transmisie, tipul conectorului și procesul de tăiere a fibrei optice.



Modul de transmisie prin fibră optică



Modurile de transmisie prin fibră optică includ modul unic și multimod.



Fibra cu un singur mod poate transmite doar unde luminoase într-un singur mod.



Fibra multimodală are un diametru mare a miezului și poate transmite unde luminoase în mai multe moduri.



De asemenea, puteți distinge fibra monomod și fibra multimod după culoarea aspectului:

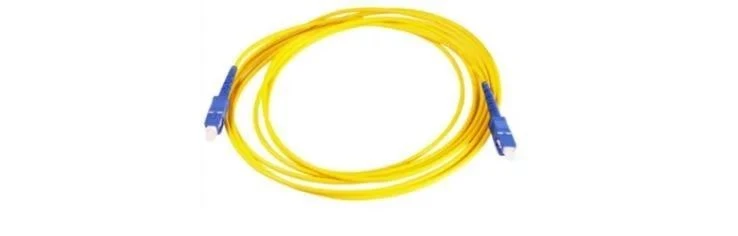

Fibrele monomode sunt în mare parte galbene, cu un miez de cablu de 9,0μm. Există două lungimi de undă centrale ale fibrelor monomod: 1310nm și 1550nm. 1310nm este utilizat în general pentru transmisia pe distanță scurtă, medie sau lungă, iar 1550nm este utilizat pentru transmisia pe distanță lungă și ultra-lungă. Distanța de transmisie este determinată de puterea de transmisie a modulului optic. Distanța de transmisie a unui port monomod de 1310 nm este de 10 km, 30 km, 40 km etc., iar distanța de transmisie a unui port monomod de 1550 nm este de 40 km, 70 km, 100 km etc.

Fibrele optice multimodale sunt în mare parte portocalii sau gri, iar miezurile cablurilor sunt de 50,0μm și 62,5μm. Lungimea de undă centrală a unei fibre multimode este în general de 850 nm. Distanța de transmisie a fibrei multimode este relativ scurtă, în general în 500 m.

Tipurile comune de conectori de fibră optică sunt:

SC: Numele complet al SC este Square Connector, deci forma SC este un pătrat standard. SC are, de asemenea, o virolă de 2,5 mm, folosind materiale plastice de inginerie, care are avantajele rezistenței la temperaturi ridicate și nu ușor de oxidat. Structura și dimensiunea știftului și a manșonului de cuplare utilizate sunt exact aceleași cu cele ale tipului FC. Fața de capăt a știftului este în cea mai mare parte în metoda de șlefuire de tip PC sau APC, iar metoda de fixare este un tip de blocare cu închidere fără rotație. SC poate fi conectat și deconectat direct, ceea ce este convenabil de utilizat, dar acest tip de conector este ușor de căzut.

APC: Fața de capăt este măcinată la un unghi de 8 grade, în principal pentru a reduce reflexia, iar conectorul este de obicei verde. Radio și televiziune și aplicațiile timpurii CATV sunt mai mult de tip „APC”, ceea ce poate îmbunătăți calitatea semnalelor TV.

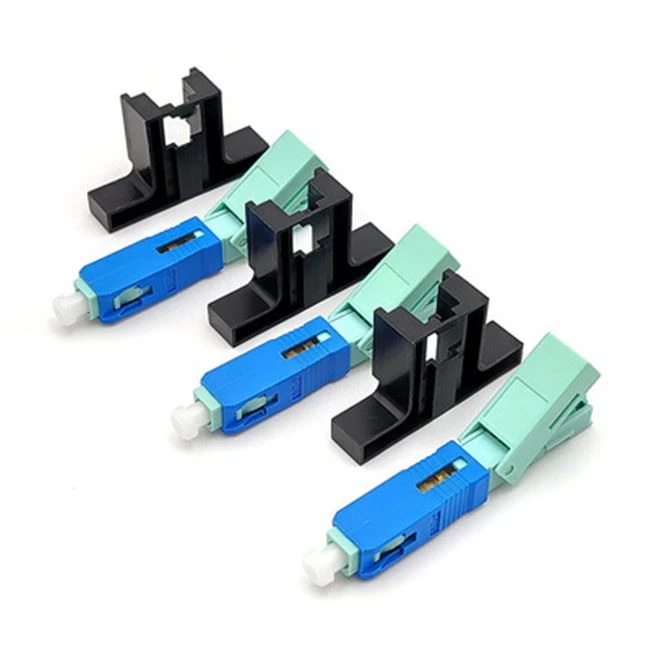

Numele produsului	Conector de fibră optică SC UPC Conector monomod de îmbinare la rece ftth conector rapid
RL (pierdere de rentabilitate)	Mai mare sau egală cu 50 dB
Pierdere de inserție	Mai puțin de 0,3 dB (dB)
Culoare	Albastru
MOQ	2
Termeni de plată	100% T/T, card de credit Mastercard, payoneer, e-Checking

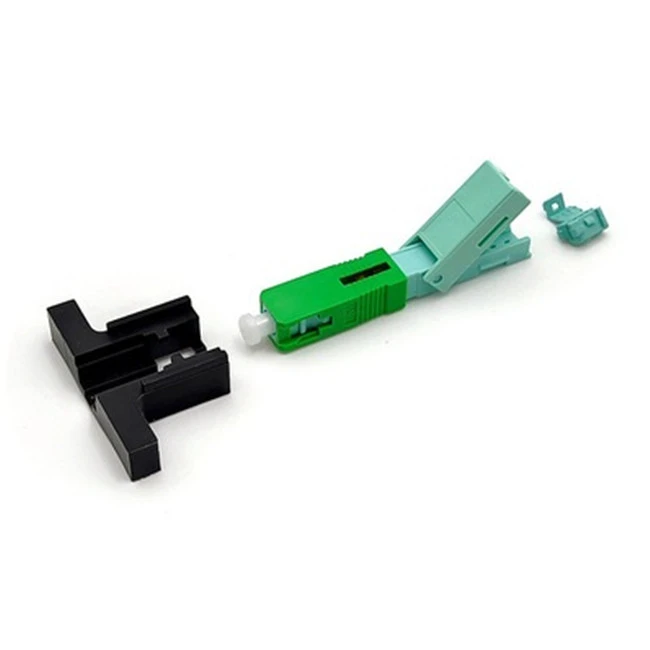

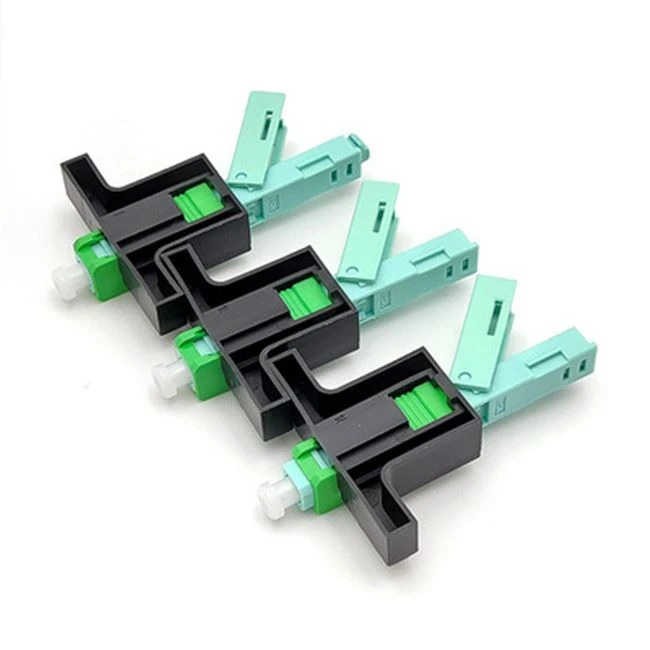

Numele produsului	Conector de fibră optică SC APC Conector monomod de îmbinare la rece conector rapid ftth
RL (pierdere de rentabilitate)	Mai mare sau egal cu 60 dB
Pierdere de inserție	Mai puțin de 0,3 dB (dB)
Culoare	Verde
MOQ	2
Termeni de plată	100% T/T, card de credit Mastercard, payoneer, e-Checking
